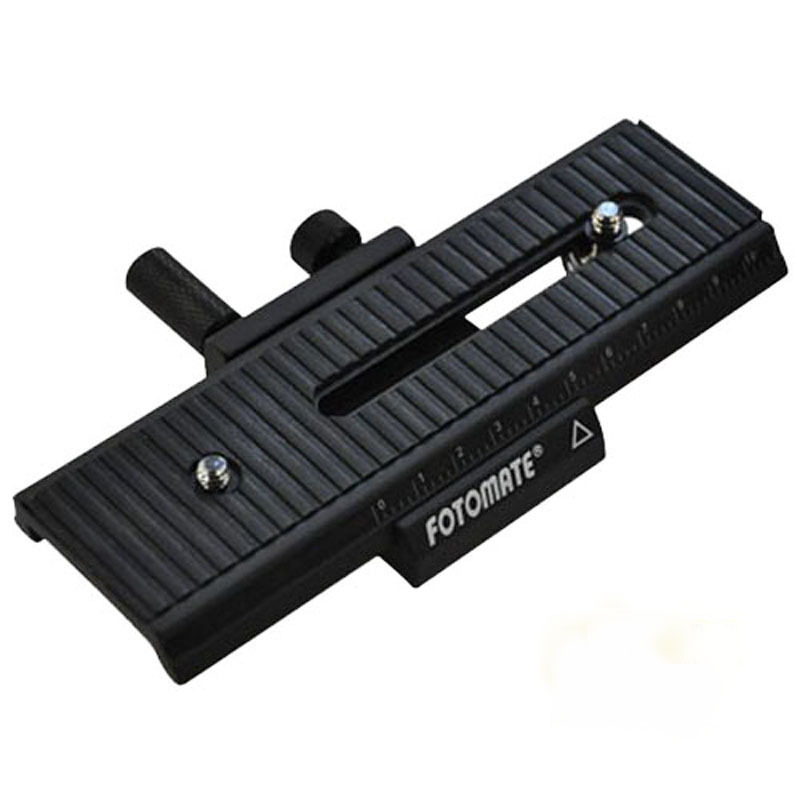

Vorresti quindi unire una slitta come questa
ad un micrometro tipo questo
Spesa complessiva circa 25 Euro.
Penso si possa anche provare, anche se non so quanto precisi possano essere i movimenti una volta finito l'aggeggio.
Bisognerebbe, per prima cosa, eliminare il controllo originale della slitta (la manopoletta più lunga con relativo ingranaggio che va a muovere la cremagliera), lasciando invece la manopoletta corta, che serve a bloccare il movimento e/o a renderlo più o meno facile.

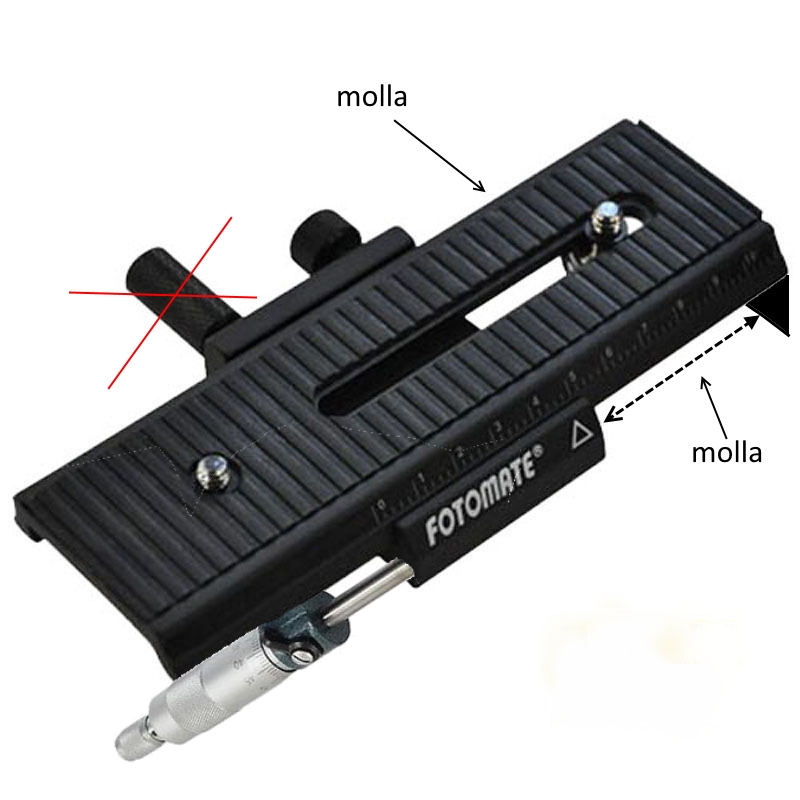

Poi dovresti tagliare via l'estremità libera dell'archetto del micrometro, ed utilizzare la parte rimanente, sfruttando magari i fori filettati che già ci sono, per fissare il micrometro sulla parte mobile della slitta, in modo che l'estremità libera dell'astina spinga sulla base della slitta.
Dall'altro lato, dovresti fissare una piastrina metallica all'estremità della slitta, in modo che sporga di circa 1 cm verso il basso, fare due fori presso gli angoli della piastrina e metterci due viti con la testa verso l'esterno e sporgenti verso l'interno. Stessa cosa dovresti fare sul lato della base opposto a dove c'è il micrometro (con un'altra piastrina o trovando comunque il modo di fissarci due parti metalliche sporgenti allineate con le due viti di cui sopra. Lì dovresti metterci due molle che serviranno a mantenere in tensione la slitta e a fare in modo che si muova sia in un senso che nell'altro seguendo gli spostamenti del micrometro.
Più o meno così.
Probabilmente la slitta andrebbe prima accorciata un po', tanto alla fine avrebbe una escursione limitata da quella del micrometro, e la parte in più darebbe solo fastidio.

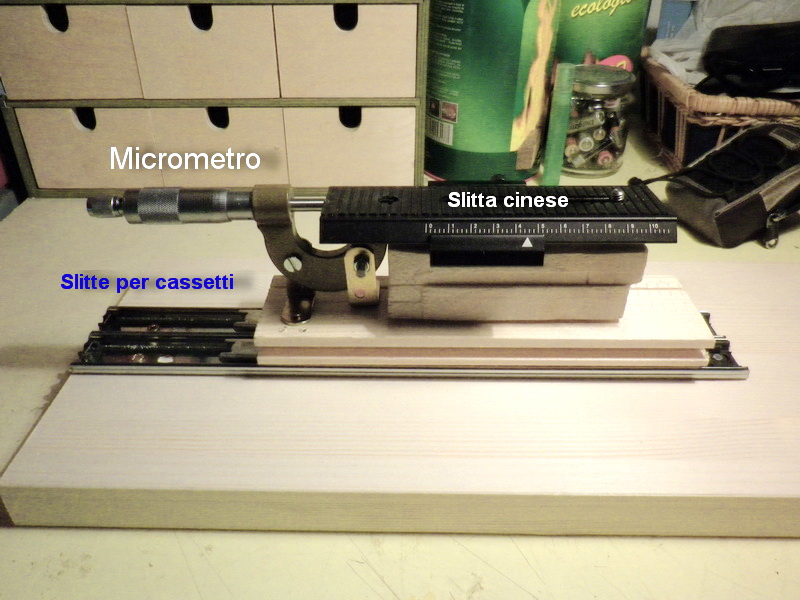

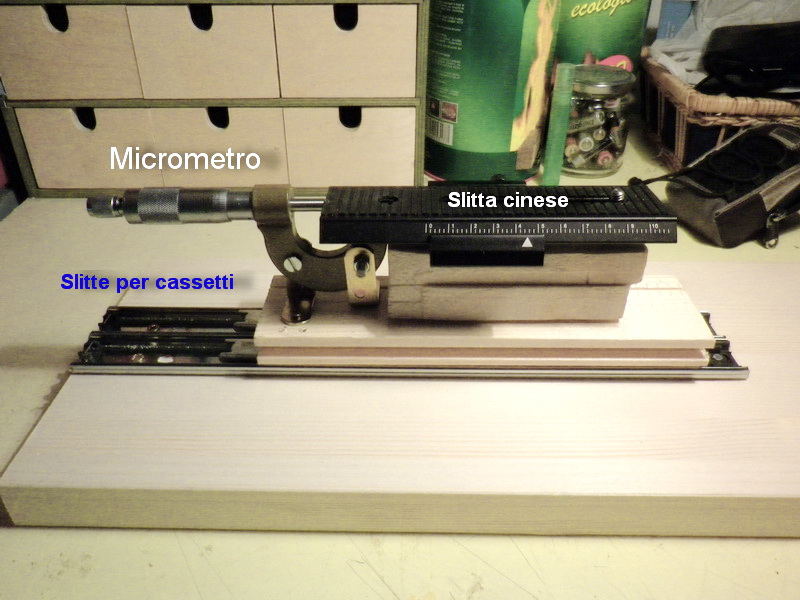

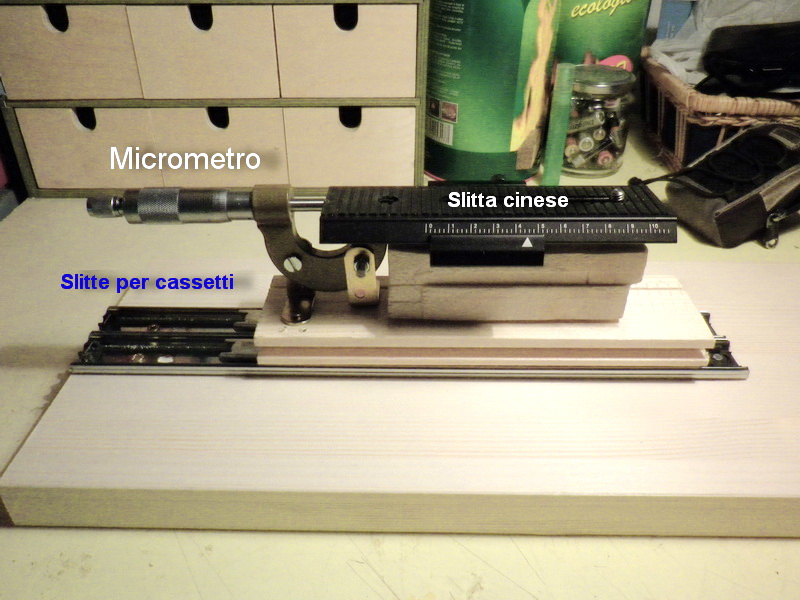

In alternativa si potrebbe fissare il micrometro sulla base della slitta (dove c'è scritta la marca) e attaccare sulla parte scorrevole una staffetta ad L sporgente di lato ed eventualmente inferiormente (facendo uno, o meglio due fori, sulla parte millimetrata della slitta, ed avvitandoci due vitarelle), su cui vada a spingere l'astina del micrometro.

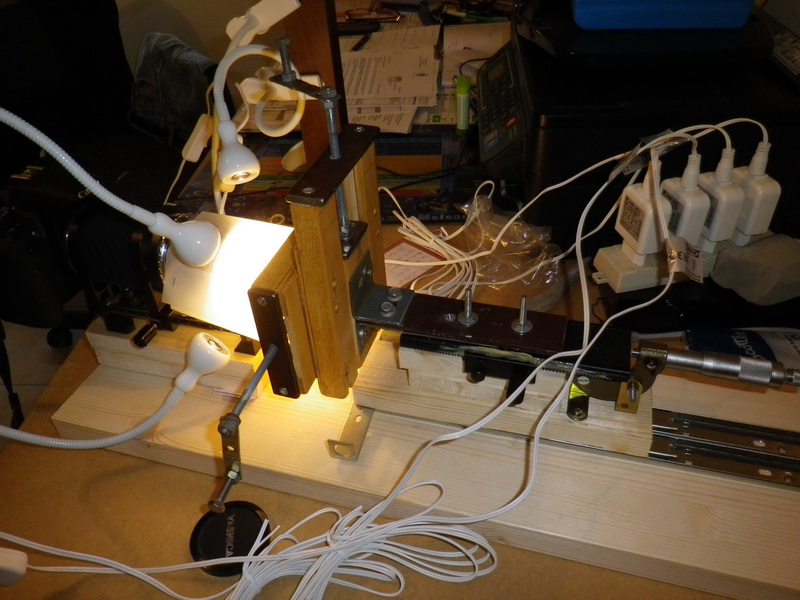

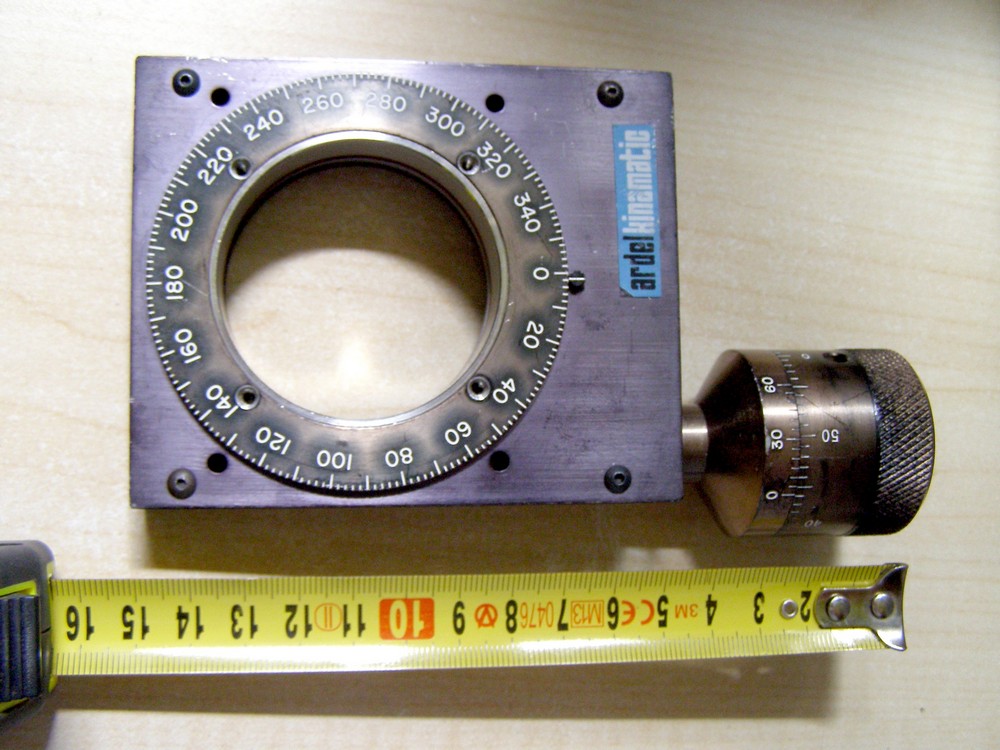

Mi sembra il modo più semplice per modificare quella slitta senza avere a disposizione strumenti particolari. Altrimenti dovresti smontare il micrometro e montarlo su una struttura in metallo costruita ex-novo al torno, con risultati probabilmente migliori, come mi pare abbia fatto Agusto per una delle sue slitte.
Ci sarebbe anche un modo per costruirsi la slitta usando parti di alluminio che si trovano normalmente in commercio, dovendo solo tagliarle della giusta misura.
Ti servirebbe:
- il micrometro di cui sopra
- due piastre di alluminio della giusta misura, ad esempio 10x10 cm, o anche un po' di più, e spessore di 2-3 mm (più spesso sarebbe anche meglio).
- due profilati di alluminio a sezione quadrata, di cui bisognerebbe trovarne uno in cui la sezione esterna sia uguale (o meglio, leggermete minore) di quella interna dell'altro, in modo che possano scorrere uno dentro l'altro senza eccessivo gioco. Con i profilati rotondi (parlo sempre di profilati cavi, ovviamente, non pieni), so che ci sono le misure giuste, perchè le ho a casa. Bisogna verificare per quelli quadrati, ma alla peggio si può fare anche con quelli tondi, o con l'esterno quadrato e l'interno tondo, aventualmente limando un po' quello interno, se non scorre.
- un profilato ad L
- due molle
- qualche vite
Il costo totale, compresi 12-13 Euro di micrometro, si dovrebbe aggirare sui 20 euro o meno (solo perchè i profilati si vendono in pezzi da minimo 1 m di lunghezza).
Si prende una delle due piastre di metallo e si attaccano lungo due lati paralleli tra loro, due pezzi del profilato quadrato più grande (ci sono vari modi per fissarli, ma attenzione che facendolo non si impedisca lo scorrimento del profilato piccolo al'interno). L'estremità verso l'esterno di ogni profilato va chiusa (basta una vite passante, che contribuise anche al loro fissaggio)
Sull'altra piastra si attaccano altri due pezzi del profilato grande, nella stessa posizione dei primi due, ma su questi si inseriscono due pezzi del profilato piccolo, in modo che sporgano per una lunghezza sufficiente (pari alla escursione del micrometro + una lunghezza sufficiente a dare stabilità alla slitta quando è stesa al massimo. Indicativamente, su una piastra di 12 cm, potremmo fare i pezzi grandi fissati alle piastre lunghi 6 cm sulla prima piastra e 3 cm sulla seconda, e i pezzi interni lunghi 9 cm, sporgenti di circa 6 cm dai pezzi interni). I pezzi interni vanno saldamente bloccati (con viti o colla adatta) ai pezzi esterni di questa seconda piastra.
Ora si prendono le due molle di dimensioni adatte e si infilano in ciascuno dei due profilati (si potrebbe usare di sezione più sottile, di lunghezza proporzionata a quella della slitta, o tale da entrare nel profilato più largo, ma non in quello interno, ed in quel caso deve essere molto più corta).
A questo punto si fanno scorrere le due piastre parallelamente, in modo da far entrare i due profilati più sottili di una piastra dentro i due grandi dell'altra.
Il sistema di scorrimento è pronto, ma bisogna prevedere un sistema di blocco, altrimenti le molle spingono le due piastre a staccarsi. Basta attaccare due pezzi di profilato ad L sulla estremità di ciascuna delle due piastre, in modo che il movimento si fermi quando uno dei due profilati ad L tocca l'altro.
Sull'altra estremità di una delle due piastre si fissa un altro profilato ad L (al posto di questi profilati, si potrebbero piegare le piastre principali, ma se non si ha una attrezzatura adatta è difficile farlo con precisione), sul quale si fa un foro in cui si fissa il micrometro. Sull'altra piastra, alla distanza giusta, si attacca un pezzettino del solitoprofilato ad L, su cui spingerà l'astina del micrometro.
In alternativa, il micrometro si può fissare all'esterno (su un lato, ovvero su uno dei profilati esterni a sezione quadrata), e la piastrina su cui spinge il micrometro sul lato dell'altra piastra, allo stesso modo.
Ovviamente, in precedenza sulle piastre metalliche saranno stati fatti dei fori nelle posizioni adatte per poterci fissare, da un lato, la base porta-insetti (o la fotocamera, ma sarebbe meglio nel primo modo) e dall'altro per poter fissare la slitta alla base del sistema o ad una slitta ad ampia escursione.
Non so se si riesce a capire qualcosa di quel che ho scrtto, ma ora non posso fare disegni.
