Enotria

Post subject: Illuminatore DIA per stereo microscopi

Posted: 07/06/2017, 10:31

Joined: 11/08/2015, 0:29
Posts: 42
Location: Ferrara
Nome: Andrea Bosi

.

Nella illuminazione degli stereo microscopi non sempre è prevista la diascopia, l’illuminazione per trasparenza, eppure in certi casi è assolutamente indispensabile.
Lo è se noi vogliamo vedere dei vetrini biologici, dove si può usufruire di un basso ingrandimento per visioni panoramiche.
Indispensabile per un filatelico o per un collezionista di carta moneta, per la possibilità di osservare le filigrane o semplicemente per osservare i micro crostacei o le larve presenti nelle acque stagnanti.
Per non parlare poi della possibilità di osservazioni in luce polarizzata, dove l’illuminazione per trasparenza è condizione indispensabile per la visione.

Ho voluto fare un illuminatore da utilizzare con qualsiasi microscopio stereo, semplicemente appoggiandolo sulla base e alimentandolo con una qualsiasi tensione fra 5 e 12 Volt (o 220 Volt di rete) e dal costo minimo, compreso tra i 3 ed i 6 Euro.

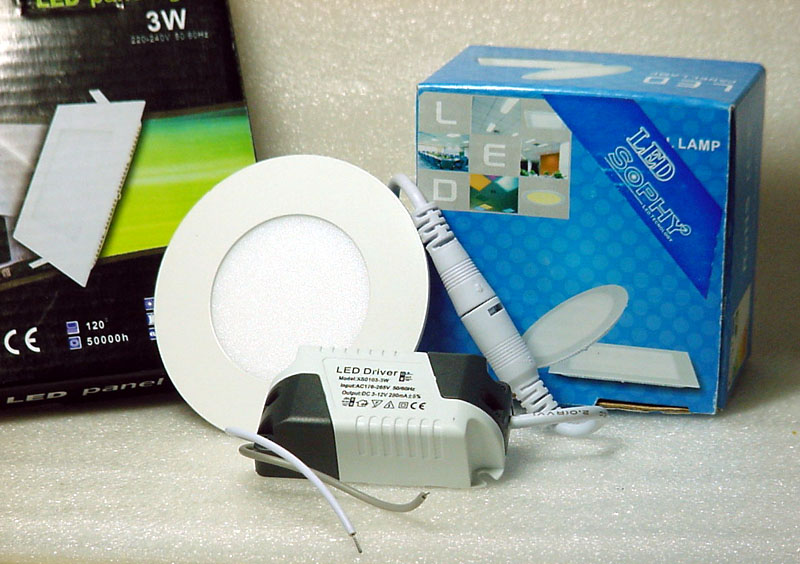

La soluzione più semplice ed immediata è l’utilizzo di uno spot da incasso a led COB, in questo modo ho una luce potente e ben diffusa, pur con uno spessore minimo di soltanto un paio di centimetri. La scelta è un led COB da 3W rotondo e con un diametro di circa 90mm, ad esempio eBay n. 251439416397 o simile. Abbinato al led vi è già compreso l’alimentatore se lo utilizziamo mediante la rete luce.

Se intendiamo usarlo con la tensione di rete abbiamo quindi già tutto, se invece lo vogliamo alimentare con una tensione compresa fra i 5 ed i 12 Volt, dovremo procurarci un booster, in quanto per innescare necessita di una tensione molto più elevata, di 40 Volt e più.
In tal caso ci procuriamo un piccolo survoltore, ad esempio eBay n. 391790274246 del costo di un paio di Euro o qualsiasi similare.

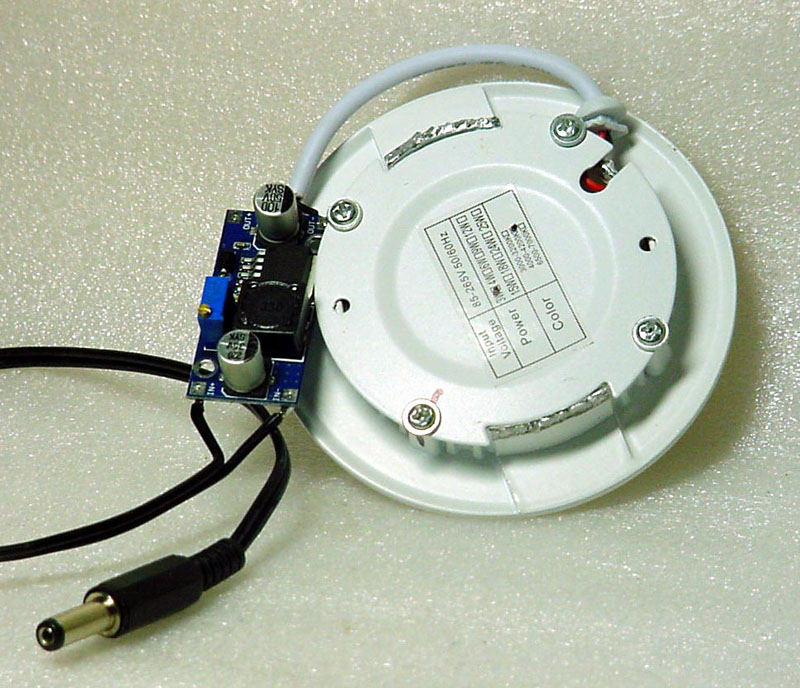

Attenzione a non invertire l’entrata con l’uscita del booster e regolare il trimmer in modo che con la tensione disponibile il pannello si accenda alla giusta luminosità. Come si vede sono state tagliate le orecchie per il fissaggio e le relative molle in quanto inutili, in modo da assottigliare al massimo lo spessore.

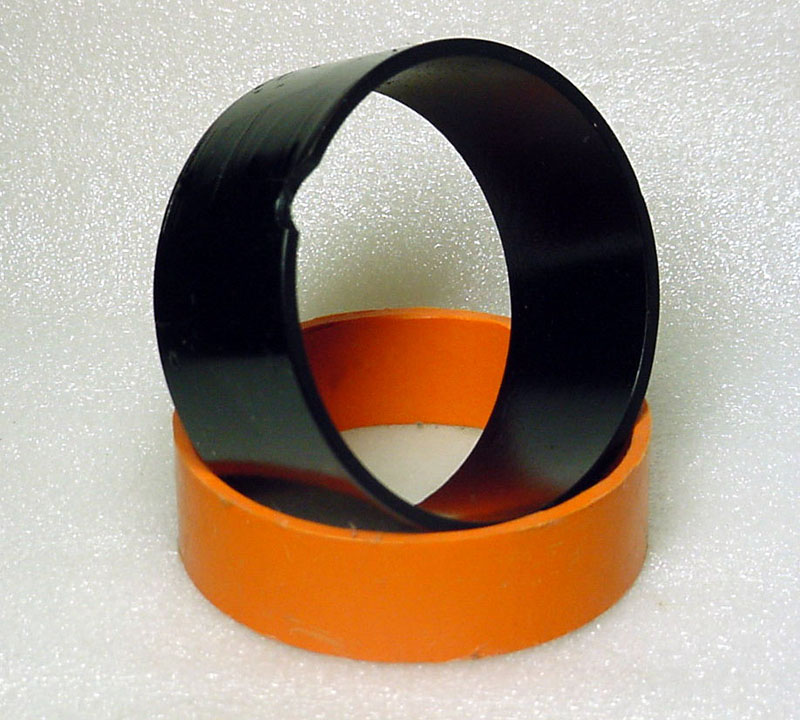

Il tutto è stato racchiuso in un anello di tubo per edilizia da 80 mm, tagliato per una altezza di 30 mm circa.

Una volta verniciato di nero l’anello, sono stati fissati i componenti con colla termica.

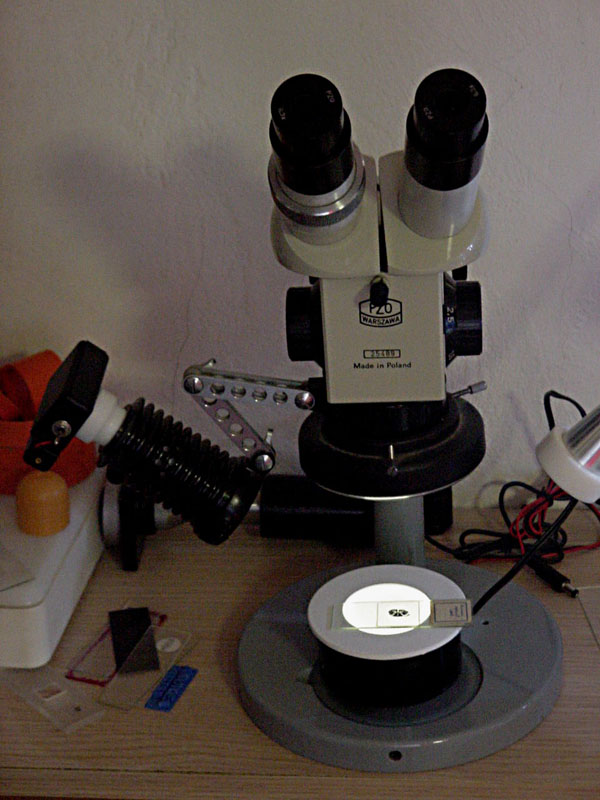

Il risultato è piuttosto compatto e, dato il minimo spessore, si presta ad essere montato su qualsiasi microscopio.

Con questo il nostro illuminatore è terminato, ora possiamo esaminare i vetrini di biologia o una scatola Petri piena di larve e, per merito della visione stereoscopica, sentirci anche noi immersi fra ditischi ed alghe colorate.

_________________
Andrea

URL: http://spazioinwind.libero.it/andrea_bosi/index.htm

Ogni oggetto ha la sua storia,
. . . io non vendo oggetti,
. . . . . . io racconto storie. (Enotria)
