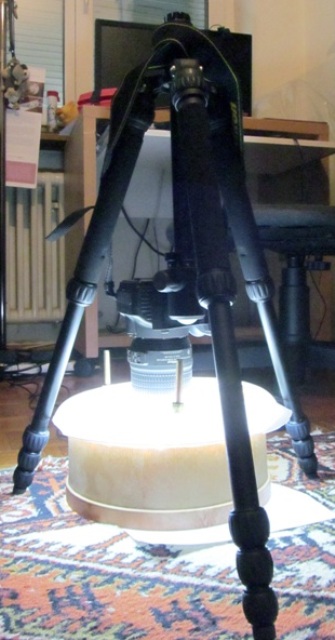

Visto che non esco da settimane a cercare bestioline, ho voluto cimentarmi nella costruzione del mio primo prototipo d'illuminazione led per casa.
Il risultato non è sicuramente incoraggiante, e la sua efficacia non ancora testata.

Materiali:

_ vecchio setaccio per farina (diametro 23 cm/ altezza 6 cm)
_ ciambella in polistirolo (diametro esterno 21 cm)
_ piatto da campeggio in plastica bianca (foro diametro 11cm)
_ 3 barre filettate
_ 6 dadi
_ 2 strisce led autoadesive da 5 m ciascuna ( totale led 600)
_ costo complessivo 60 Fr.

Fammi capire.

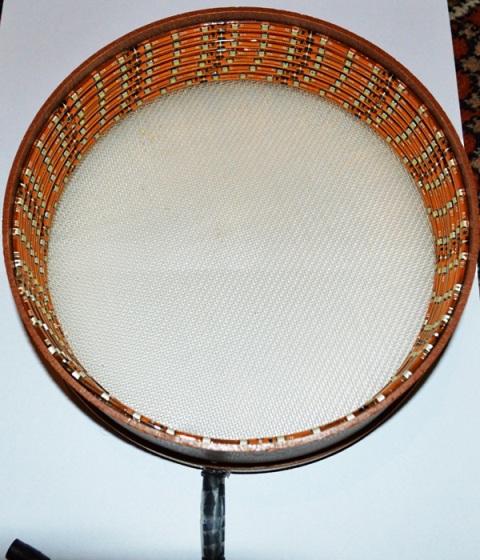

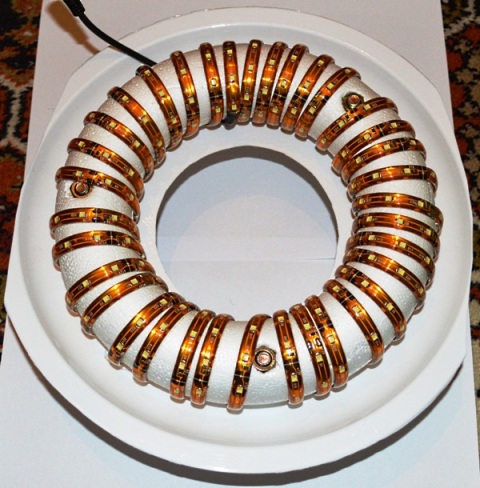

In pratica hai rivestito la parete del setaccio di led, poi hai avvolto a toroide una seconda striscia di led, che hai messo all'interno del setaccio imbullonata al piatto di plastica?

Ma come usi poi il tutto? Vi metti dentro l'insetto, all'interno del foro fatto nel piatto?

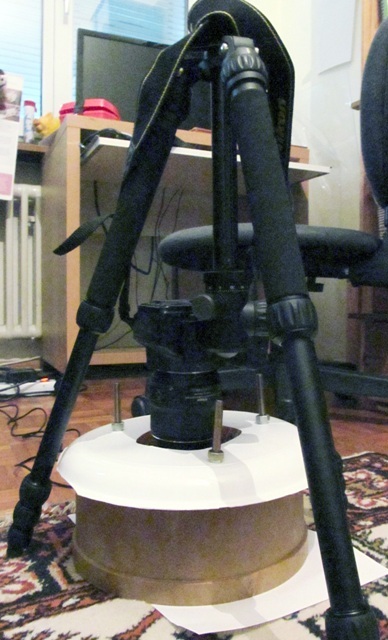

Oppure hai tolto la rete del setaccio e metti tutta la struttura intorno all'obiettivo della macchina?

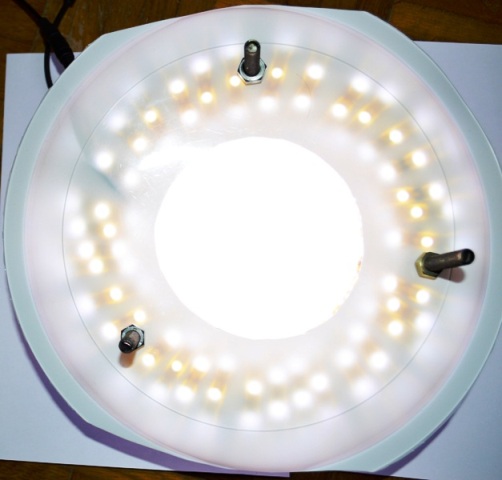

In ogni caso, non capisco l'utilità del toroide luminoso (o ciambella coi led) perchè quasi 3/4 dei led puntano in una direzione inutile, ed inoltre la ciambella copre i led applicati sul setaccio.

Oppure non ho capito come hai montato il tutto.

Non sarebbe stato meglio prendere il setaccio coi led così come li hai messi, attaccarci il piatto forato e applicare un cilindro bianco traslucido come diffusore della stessa sezione del foro del piatto?

_________________
Maurizio Gigli
http://utenti.romascuola.net/bups
http://bup.xoom.it/

Forse ho capito il tuo intento. Il setaccio è più alto di quel che sembra, perciò i led su questo illuminano il soggetto di lato (da tutti i lati), mentre quelli sulla ciambella, che resta più in alto dell'insetto, illuminano dall'alto? Il questo caso sarebbe meglio rivestire il piatto di carta stagnola, che riflette la luce, aumentandola, ed evita che la luce che attraversa il piatto bianco dia fastidio entrando nell'obiettivo (luci parassite).

_________________
Maurizio Gigli
http://utenti.romascuola.net/bups
http://bup.xoom.it/

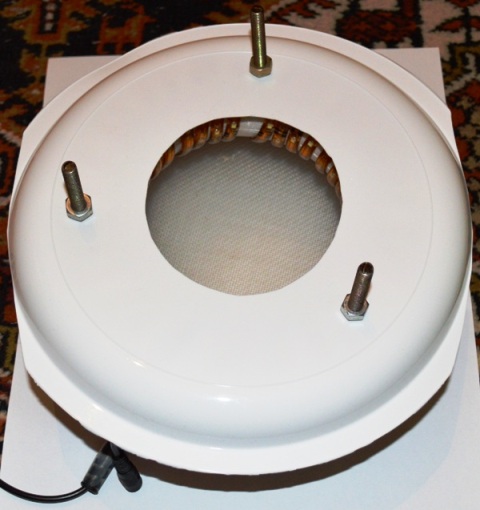

I led all’interno del setaccio illuminano da tutti i lati, ma purtroppo non dall’alto. Inizialmente credevo che bastassero solo i led nel setaccio, ma poi mi sono accorto che non erano sufficienti. Il coperchio non è fissato al setaccio, quindi le bestioline le posiziono sulla rete utilizzando della carta o cartone bianco, poi, in seguito, metto il coperchio. Il foro del coperchio serve solo come vano d’entrata per l’obiettivo.
Il grande difetto è proprio la perdita di numerosi led posti sulla ciambella in polistirolo: ma grazie al tuo suggerimento , ora posso limitare i danni utilizzando del materiale traslucido che mi darà la possibilità di fruttare anche i led mal posti.


Grazie mille,
